Koparki kompaktowe TAKEUCHI
TB 290-2 CM

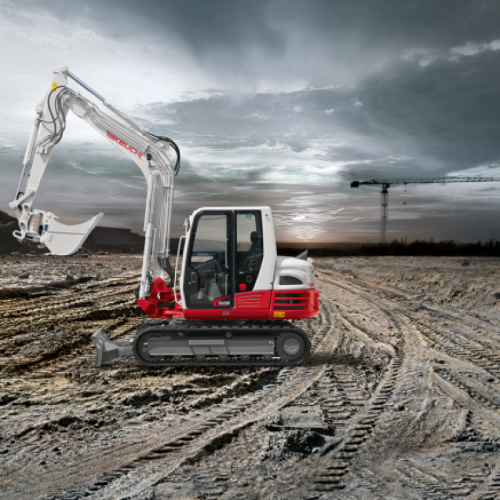

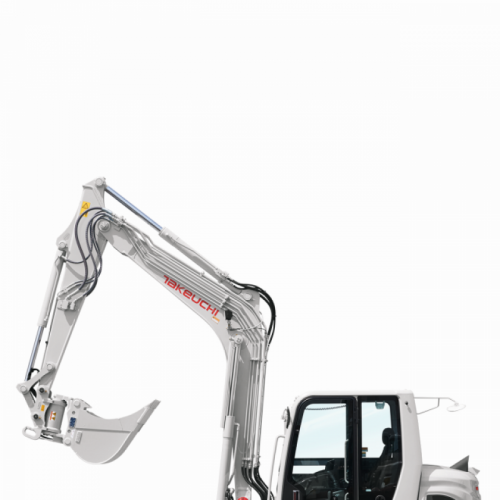

Koparka gąsienicowa TB 290 CM o masie 8400 kg reprezentuje nową generację japońskich koparek kompaktowych z bogatym wyposażeniem seryjnym.
Wyposażona została w czterocylindrowy silnik ISUZU o mocy 51 KM oraz
4 linie hydrauliczna, kompletnie rozmieszczone wraz z przyłączami
na ramieniu łyżki.
- pierwsza, druga i czwarta dodatkowa linia hydrauliczna,
sterowane proporcjonalnie - pierwsza dodatkowa linia hydrauliczna z funkcją pracy ciągłej
- trzecia linia hydrauliczna dla szybkozłącza hydraulicznego
- czwarta dodatkowa linia hydrauliczna, sterowana proporcjonalnie
Cechy charakterystyczne:

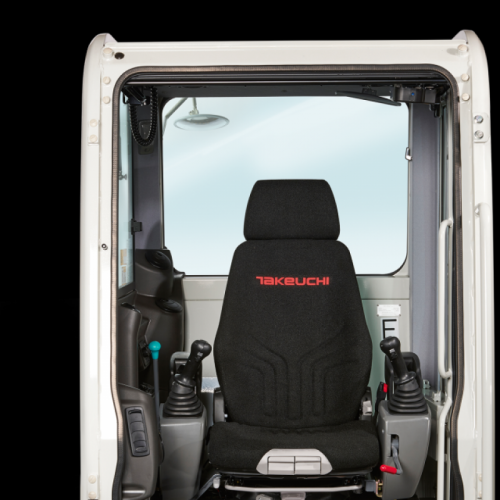

- komfortowa kabina - z wysoko ułożonym siedzeniem zapewniającym wyśmienitą widoczność
- szerokie drzwi - wygodne wejście i wyjście
- komfortowy fotel z możliwością ustawienia w 6 kierunkach - dla optymalnej ergonomii
- przednia szyba wsuwana - z amortyzatorami gazowymi dla łatwej obsługi
- klimatyzacja - z funkcją recyrkulacji
- radio AM/FM z wejściem dla MP3 Player

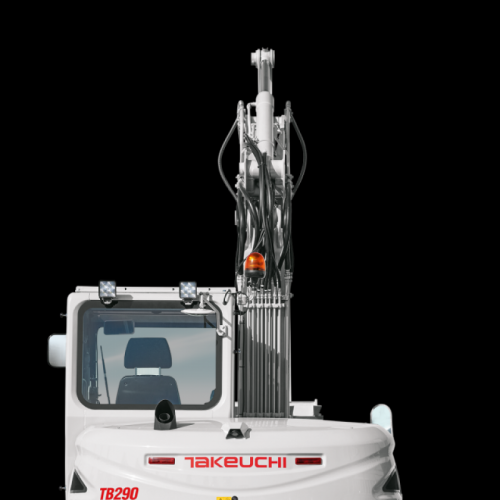

- kamera cofania

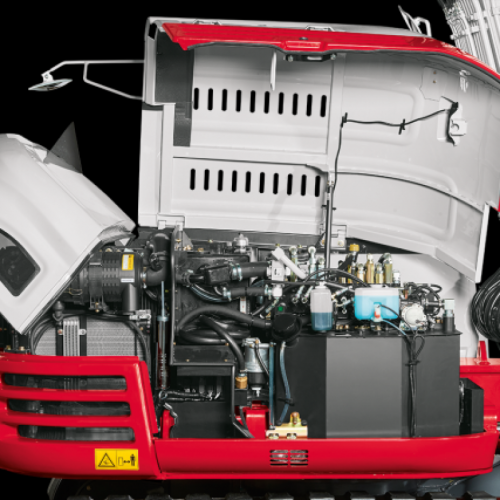

- komfortowy serwis maszyny (szeroko otwierane maski silnika, osobno zamykana klapa dostępu do wlewu paliwa)
- elektryczna pompa do tankowania, optymalne dojście do wszystkich podzespołów silnika
i hydrauliki - automatyczne, hydrauliczne napinanie gąsienic

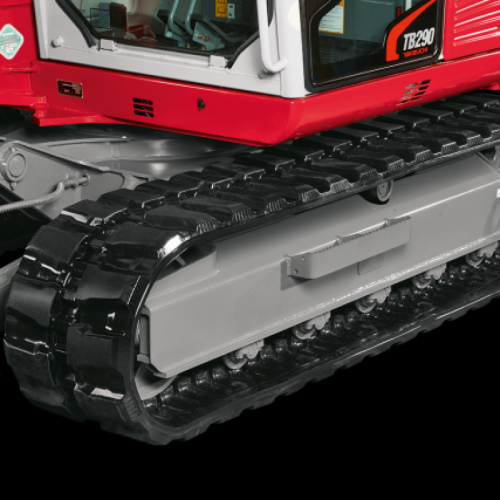

- napęd z gąsienicami Short Pitch i 3-kołnierzowymi rolkami
- napęd umożliwia zastosowanie gąsienic każdego rodzaju bez potrzeby przebudowy
Dane techniczne
| DANE TECHNICZNE | ||
|---|---|---|
| Ciężar maszyny | kg | 8400 |
| Nacisk na grunt | kg/cm3 | 0,38 |
| Poziom hałasu | dB(A) LwA | 99,0 |
| Poziom hałasu | dB(A) LpA | 74,0 |
| Prędkość obrotu nadwozia | obr./min. | 10,3 |
| Prędkość jazdy 1 | km/h | 2,6 |
| Prędkość jazdy 2 | km/h | 5,0 |
| Zdolność pokonywania wzniesień | st. | 35 |
| Kąt obrotu wysięgnika | st. | w lewo 70/w prawo 60 |
| SILNIK | ||
|---|---|---|
| Typ | 4TNV98CT Common-Rail z funkcją Turbo |
|
| Moc ISO 9249/SAEJ 1349 | kW/KM | 51,4/69,9 |
| Prędkość obrotowa | obr./min. | 2000 |
| Pojemność skokowa | cm³ | 3318 |
| Ilość cylindrów | 4 | |
| Płyn chłodzący | l | 14,0 |
| Olej silnikowy | l | 10,2 |
| Zbiornik paliwa | l | 128,0 |
| HYDRAULIKA | ||
|---|---|---|
| Główna pompa robocza Load-Sensing | ||
| Przepływ maksymalny (ciśnienie maks. P1) | l/min (MPa) | 160,0 (27,5) |
| Przepływ maksymalny (ciśnienie maks. P2) | l/min (MPa) | 60,6 (24,0) |
| Przepływ maksymalny (ciśnienie maks. P3) | l/min (MPa) | 16,0 (3,4) |
| Przepływ maksymalny (ciśnienie maks. P4) | l/min (MPa) | |
| 1. dodatkowa linia hydrauliczna | l/min (MPa) | 100,0 (206,0) |
| 2. dodatkowa linia hydrauliczna | l/min (MPa) | 55,0 (20,6) |
| 3. dodatkowa linia hydr. lew. + praw. | l/min (MPa) | 16,0 (3,5)/55,0 (20,6) |
| 4. dodatkowa linia hydrauliczna | l/min (MPa) | 55,0 (20,6) |
| Pojemność zbiornika hydraulicznego | l | 73 |
| WYMIARY | ||
|---|---|---|
| Maks. głębokość wykopu | mm | 4410 |
| Maks. wysokość wysięgu | mm | 7165 |
| Głębokość wykopu pionowego | mm | 3650 |
| Maks. wysokość załadunku | mm | 5135 |
| Min. wysokość załadunku | mm | 1785 |
| Maks. zasięg przy gruncie | mm | 7125 |
| Maks. zasięg | mm | 7275 |
| Maks. promień wykop pionowy | mm | 4720 |
| Dolne położenie lemiesza | mm | 500 |
| Górne położenie lemiesza | mm | 505 |
| Szerokość nadwozia | mm | 2140 |
| Szerokość kabiny | mm | 1050 |
| Szerokość gąsienic | mm | 450 |
| Prześwit | mm | 370 |
| Szerokość podwozia | mm | 2200 |
| Długość podwozia | mm | 2855 |
| Długość oś-ramię w linii poziomej | mm | 4935 |
| Odległość lemiesz-oś | mm | 2055 |
| Długość transportowa | mm | 7000 |
| Wysokość lemiesza | mm | 500 |
| Szerokość lemiesza | mm | 2200 |
| Wysokość całkowita | mm | 2550 |
| Przesunięcie wysięgnika w lewo | mm | 685 |
| Przesunięcie wysięgnika w prawo | mm | 890 |
| Promień obrotu do tyłu | mm | 1650 |
| Promień obrotu w prawo | mm | 1910 |
