Koparki kompaktowe TAKEUCHI
TB 215 R

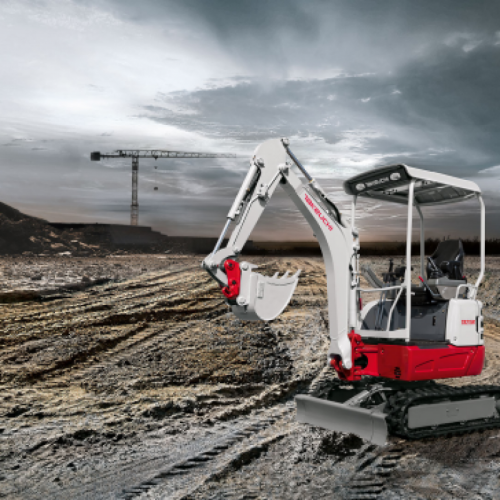

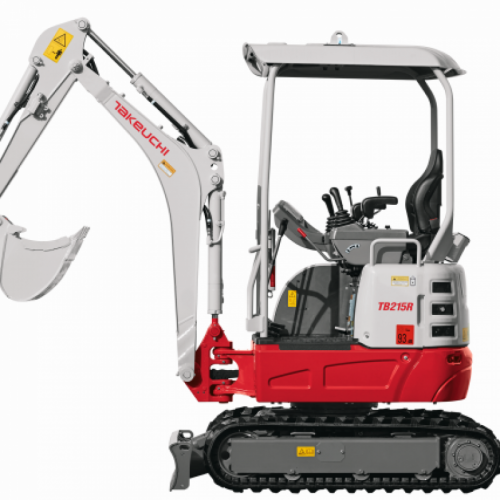

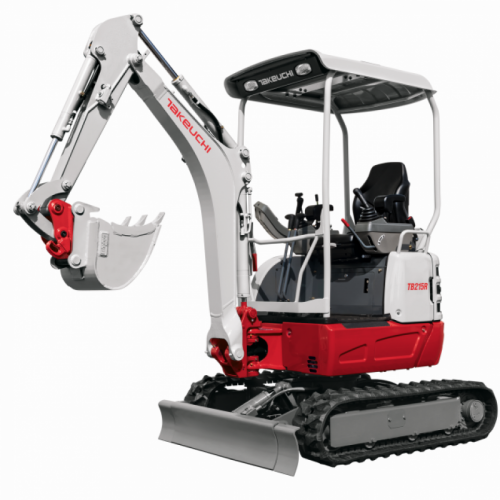

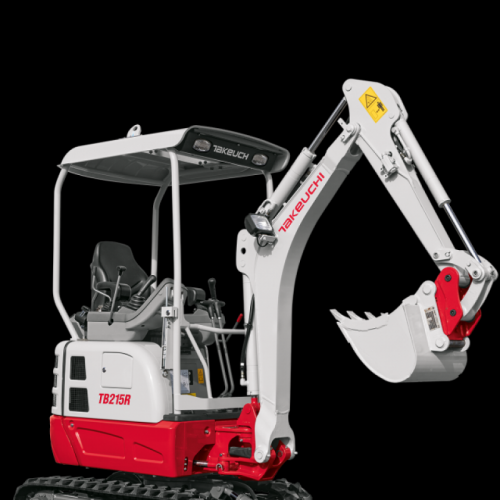

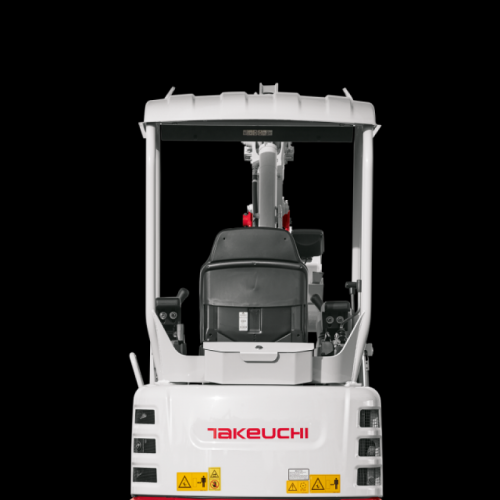

Minikoparka gąsienicowa TB 215R z daszkiem ochronnym to jedna z najmniejszych koparek firmy Takeuchi. Dzięki swojej wyjątkowo kompaktowej konstrukcji idealnie nadaje się do pracy we wszystkich miejscach o ograniczonej przestrzeni roboczej, gdzie praca większymi koparkami jest niemożliwa.
Cechy charakterystyczne koparki TB 215R:
- koparka o szerokości 980 / 1300 mm i mocy silnika 11,5 kW / 15,6 KM świetnie sprawdza się w trudno dostępnych, wąskich pomieszczeniach
- rozsuwane gąsienice dla zwiększenia stabilności pracy

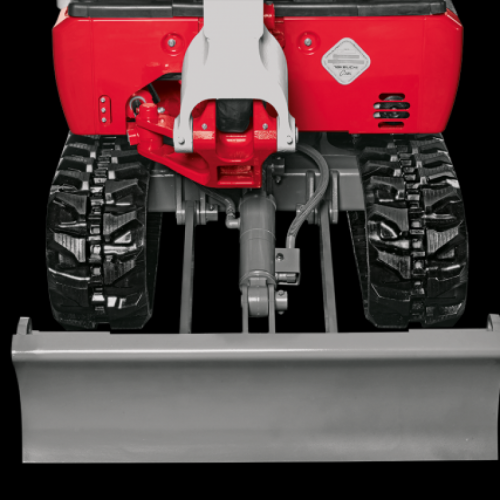

- hydraulicznie podnoszony lemiesz
- wydajna hydraulika
- doskonała żywotność oraz niezawodność
- niski poziom hałasu i wibracji zapewniają doskonały komfort pracy operatora oraz minimalizują negatywny wpływ na środowisko
- kompaktowe wymiary i niewielka waga pozwalają na łatwy transport maszyny standardowymi przyczepkami lub małymi samochodami dostawczymi
- minikoparka znajduje zastosowanie przy pracach rozbiórkowych, budowlanych i przy kształtowaniu terenów zielonych

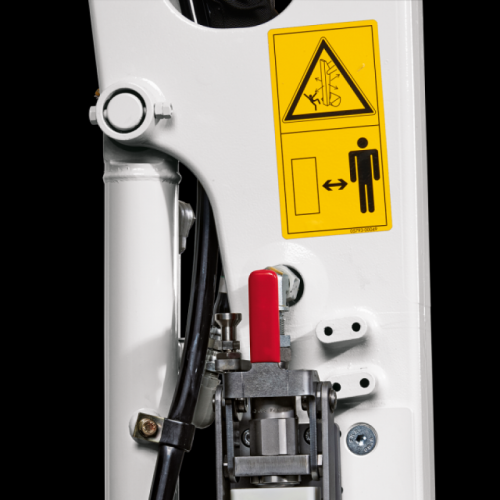

- 1-szy dodatkowy obwód hydrauliczny z zaworami wysokiego ciśnienia
- 2-gi dodatkowy obwód hydrauliczny sterowany proporcjonalnie
Dane techniczne
| DANE TECHNICZNE | ||
|---|---|---|
| Ciężar maszyny | kg | 1575 |
| Nacisk na grunt | kg/cm3 | 0,26 |
| Poziom hałasu | dB(A) LwA | 93,0 |
| Poziom hałasu | dB(A) LpA | 80,0 |
| Prędkość obrotu nadwozia | obr./min. | 9,2 |
| Prędkość jazdy 1 | km/h | 2,2 |
| Prędkość jazdy 2 | km/h | 4,2 |
| Zdolność pokonywania wzniesień | st. | 30 |
| Kąt obrotu wysięgnika | st. | w lewo 70/w prawo 50 |

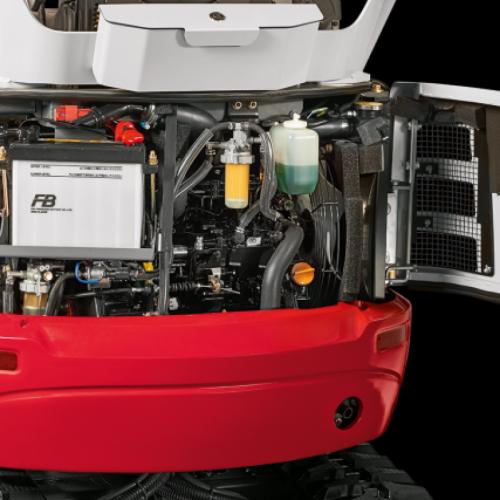

| SILNIK | ||
|---|---|---|
| Typ | 3TNV70-PTB1R | |
| Moc ISO 9249/SAEJ 1349 | kW/KM | 11,0/15,6 |
| Prędkość obrotowa | obr./min. | 2400 |
| Pojemność skokowa | cm³ | 854 |
| Ilość cylindrów | 3 | |
| Płyn chłodzący | l | 3,9 |
| Olej silnikowy | l | 2,8 |
| Zbiornik paliwa | l | 22,0 |
| HYDRAULIKA | ||
|---|---|---|
| Główna pompa wielotłoczkowa robocza o zmiennym wydatku | ||
| Przepływ maksymalny (ciśnienie maks. P1) | l/min (MPa) | 16,8 (21,0) |
| Przepływ maksymalny (ciśnienie maks. P2) | l/min (MPa) | 16,8 (21,2) |
| Przepływ maksymalny (ciśnienie maks. P3) | l/min (MPa) | 10,8 (20,0) |
| Przepływ maksymalny (ciśnienie maks. P4) | l/min (MPa) | 6,5 (3,4) |
| 1. dodatkowa linia hydrauliczna | l/min (MPa) | 33,6 (21,0) |
| 2. dodatkowa linia hydrauliczna | l/min (MPa) | 10,8 (20,0) |
| 3. dodatkowa linia hydr. lew. + praw. | l/min (MPa) | brak |
| 4. dodatkowa linia hydrauliczna | l/min (MPa) | brak |
| Pojemność zbiornika hydraulicznego | l | 16,1 |
| WYMIARY | ||
|---|---|---|
| Maks. głębokość wykopu | mm | 2190 |
| Maks. wysokość wysięgu | mm | 3430 |
| Głębokość wykopu pionowego | mm | 1780 |
| Maks. wysokość załadunku | mm | 2400 |
| Min. wysokość załadunku | mm | 835 |
| Maks. zasięg przy gruncie | mm | 3760 |
| Maks. zasięg | mm | 3815 |
| Maks. promień wykop pionowy | mm | 2705 |
| Dolne położenie lemiesza | mm | 210 |
| Górne położenie lemiesza | mm | 215 |
| Szerokość nadwozia | mm | 980 |
| Szerokość kabiny | mm | 980 |
| Szerokość gąsienic | mm | 230 |
| Prześwit | mm | 205 |
| Szerokość podwozia | mm | 980–1300 |
| Długość podwozia | mm | 1520 |
| Długość oś-ramię w linii poziomej | mm | 3445 |
| Odległość lemiesz-oś | mm | 855 |
| Długość transportowa | mm | 3585 |
| Wysokość lemiesza | mm | 250 |
| Szerokość lemiesza | mm | 980–1300 |
| Wysokość całkowita | mm | 2345 |
| Przesunięcie wysięgnika w lewo | mm | 398 |
| Przesunięcie wysięgnika w prawo | mm | 555 |
| Promień obrotu do tyłu | mm | 720 |
| Promień obrotu w prawo | mm | 1185 |
